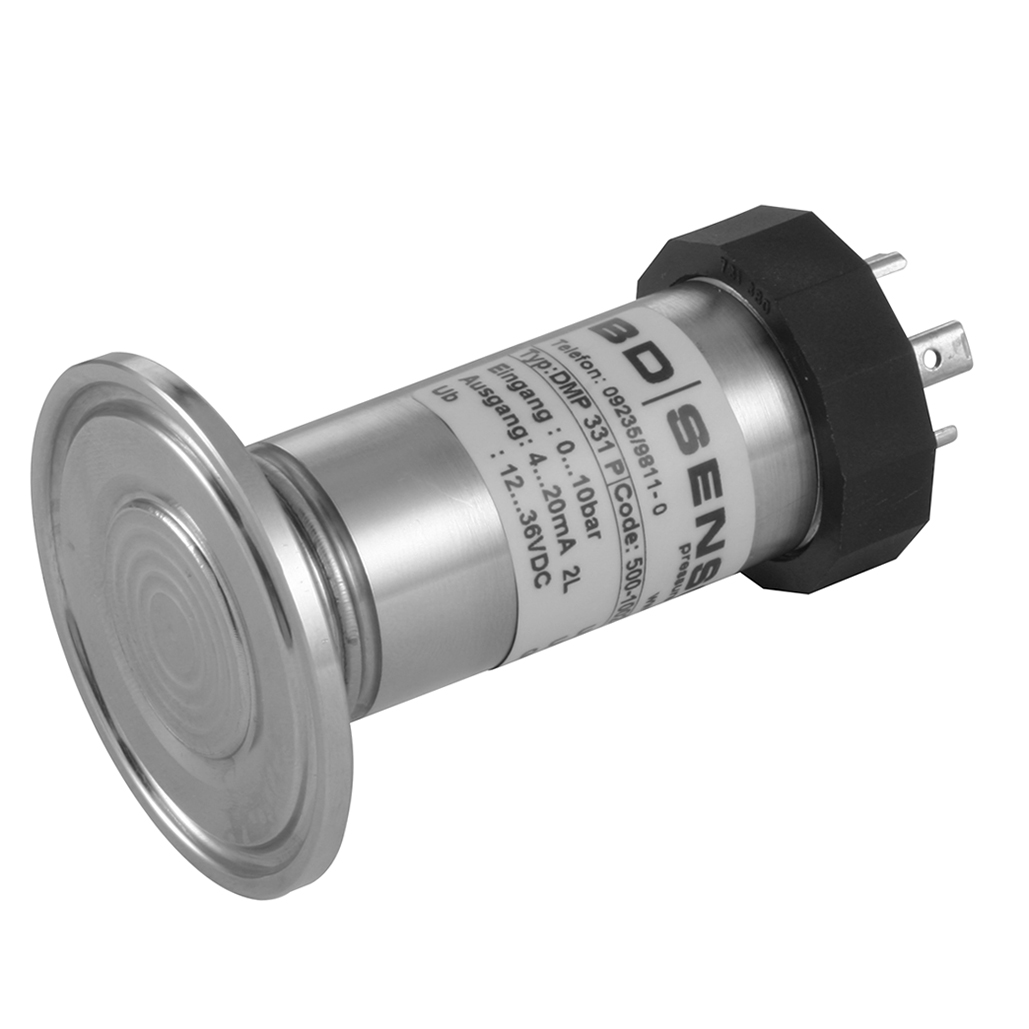

DMP 331P
Датчик давления с торцевой мембраной для мониторинга технологических процессов
Датчик давления DMP 331P (ДМП 331П) предназначен для мониторинга технологических процессов путем пропорционального преобразования значения давления в электрический сигнал.
Конструктивной особенностью датчика является торцевая мембрана, позволяющая применять датчик для измерения давления в вязких субстанциях. Специальная конструкция датчика DMP 331P позволяет применять его для измерения давления в средах с температурой до 300°C. Поставка датчика осуществляется с резьбовым соединением (дюймы), а также с соединением под зажим (Clamp) и трубное соединение (Dairy pipe).
Использование датчика DMP 331P позволяет проводить измерения статического и динамического давления в диапазонах от 100 мбар до 40 бар (от 10 кПа до 4 МПа) в соответствии с DIN 16128. Также возможна поставка датчиков для заданного диапазона давлений.
Датчик пригоден для использования во всех средах неагрессивных к нержавеющей стали типа 1.4435 и 1.4301. В специальном исполнении с танталовым покрытием мембраны возможно измерение давления особо агрессивных сред (хлор и т.п.)
Наличие стандартизованных электрических сигналов на выходе, наряду с возможностью выбора механических вариантов крепления изделия, обеспечивают широкие возможности по применению датчика DMP 331P.
Диапазоны давления: от 0…0,1 до 0…600 бар, абсолютное, избыточное, разрежение- Основная погрешность: 1,0 / 0,5 / 0,35 / 0,25 % ДИ
- Выходной сигнал: 0/4…20 мА/HART, 0…10 В, 0…5 В, HART, Modbus
- Сенсор: кремниевый тензорезистивный
- Диапазон температур измеряемой среды: -25…+300°C
- Класс защиты: IP 65-68
- Механическое присоединение: VARIVENT®, M20x1.5, G½", G¾", G1", G1½", фланец, пищевые исполнения (DIN 11851, Clamp), PASVE 1"
- Электрическое присоединение: DIN 43650, Binder 723 (5 конт.), M12x1 (4 конт.), кабельный ввод PG7, Buccaneer
- химическая промышленность
- пищевая промышленность
- целлюлозно-бумажная промышленность
- особо агрессивное производство (хлор и т.п.)
- Корпус из нержавеющей стали для полевого монтажа
- Специальная конструкция с применением радиатора для измерения давления в средах с температурой до 300°C
- Искробезопасное исполнение: 0ExiaIICT4
- Герметичное неразъемное кабельное соединение
- Малые габаритные размеры
- Изготовление датчиков с требуемыми характеристиками под заказ
