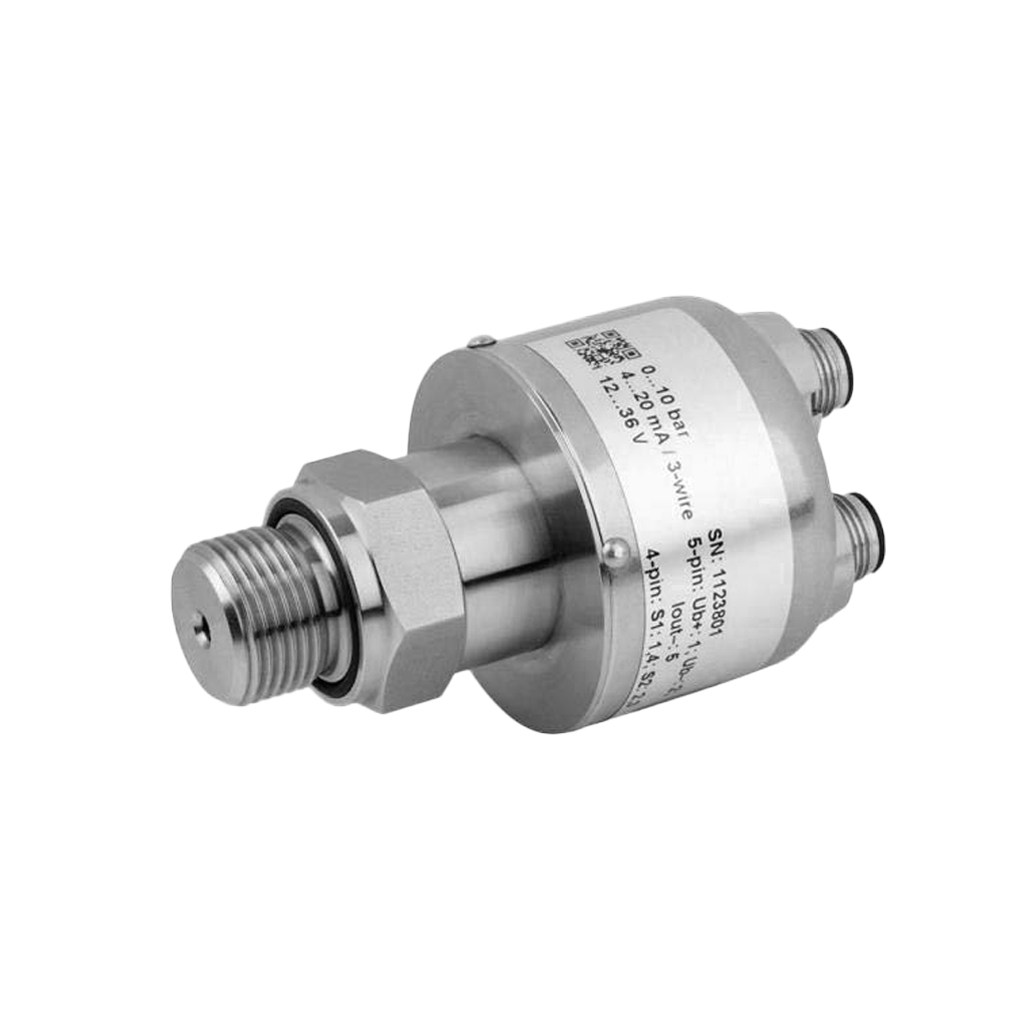

DS 400
Реле давления с выходом типа "сухой контакт"
Программируемый датчик-реле давления DS 400 разработан на базе прибора DMP 331. Датчик-реле имеет гальванически развязанные выходные сигналы: непрерывный аналоговый и дискретные.
Выходы реле управляют коммутаторами нормально замкнутого или нормально разомкнутого типа с максимальными токами коммутации 3 или 5 ампер, соответственно. Достижение пороговых значений фиксируется светодиодами, расположенными на корпусе со стороны электрического разъема. Установка пороговых значений, режимов их работы производится с помощью отдельно поставляемого адаптера ADAPT-5 и специального ПО. Штуцер датчика изготавливается из коррозионностойкой нержавеющей стали 304, устойчивой к большинству неагрессивных сред общепромышленных применений.
Заявка на продукт
Выходы реле управляют коммутаторами нормально замкнутого или нормально разомкнутого типа с максимальными токами коммутации 3 или 5 ампер, соответственно. Достижение пороговых значений фиксируется светодиодами, расположенными на корпусе со стороны электрического разъема. Установка пороговых значений, режимов их работы производится с помощью отдельно поставляемого адаптера ADAPT-5 и специального ПО. Штуцер датчика изготавливается из коррозионностойкой нержавеющей стали 304, устойчивой к большинству неагрессивных сред общепромышленных применений.
Характеристики
Диапазоны давления: от 0…0,1 до 0…600 бар, абсолютное, избыточное, разрежения- Основная погрешность: 0.35, 0.5, 1 % ДИ
- Выходной сигнал: 1 или 2 выхода типа "сухой контакт
- Сенсор: керамический тензорезистивный со стальной мембраной
- Диапазон температур измеряемой среды: -25…+125°C
- Класс защиты: IP 67
- Механическое присоединение: G1/2", G1/4", М20х1.5 и др.
- Электрическое присоединение: M12x1, кабельный ввод
Отрасли
- машиностроение
- общепромышленные измерения
- гидравлическое оборудование
Дополнительные функции
- Сварной сенсор
- Встроенный в штуцер демпфер гидроудара
- Специальное исполнение в соответствии с требованиями заказчика (нестандартные диапазоны, специальное электрическое или механическое присоединение и др.)
